使用RocPro3D进行落石崩塌防护措施的尺寸设计

为了确定防护措施的尺寸设计（初步研究、运行研究等），需要回答以下问题

采用哪种类型的防护措施？

需要多少个？

它们**放在哪里？

它们的长度应该是多少？

它们的高度、倾角和容量应该是多少？

它们的设计置信度是多少？

为此，轨迹测量研究有助于识别岩崩风险区域，并提供定义研究区域内可能需要的缓解工程所需的信息。凭借其众多功能，RocPro3D
可以在防护设计的各个阶段为您的日常工作提供帮助。

位置调整至地形

虚设、网格或堤坝

倾斜防护

长度测量

确定合适的位置

可视化防护影响

选择具有统计学意义的设计参数

确认防护设计

确定合适位置

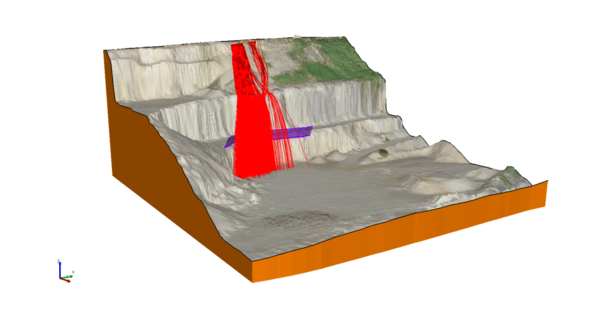

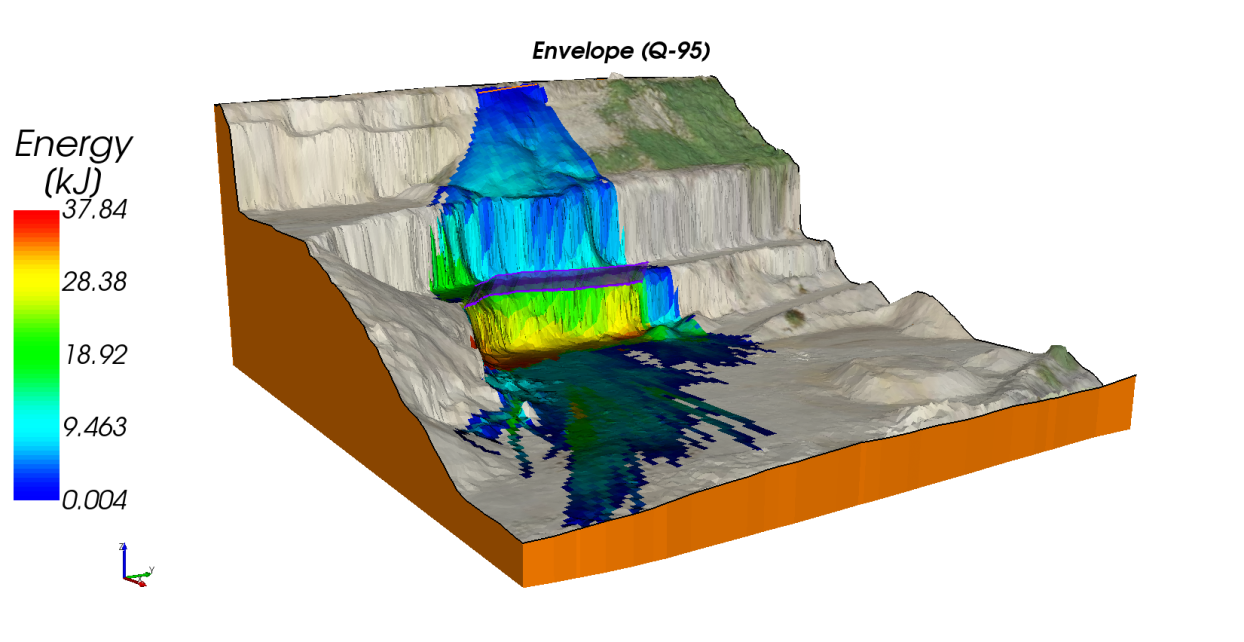

通过查看高度和能量图，您可以快速轻松地识别出可安装保护装置的优选区域，并开始进行保护装置的尺寸设计。

防护措施可以在地图和包络图上进行交互式移动，将区域的整体分析与防护措施的详细分析相结合！

确定合适保护位置。

防护定义

一键将防护定位至地形

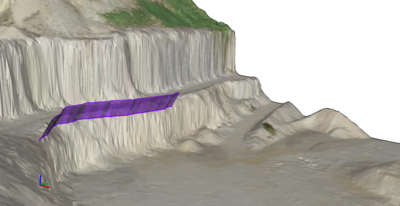

在实际操作中，您只需在二维视图中使用鼠标定义两个点。这将创建一条二维平面上的防护直线。然后您可以选择“水平”基线投影，防护将准确贴合地形，这正是大多数情况下所需的效果。

也可以从RPRO或Shapefile文件导入防护，这些文件包含其几何形状和属性。一旦您创建了保护的几何形状和属性，就可以将其导出为点文件，例如供以后在第三方软件中使用。

多种方式可实现快速、简便且精准的防护定位！

保护类型：虚构、网状或堤坝

您可以将每种防护措施定义为：

虚拟防护措施，用作数据收集器，其容量为零，并定义一个虚拟高度。此类防护措施可在计算前后创建，并可进行交互式移动。在放置真实的防护措施（如护堤或防护网）之前分析结果时，这尤其有用。

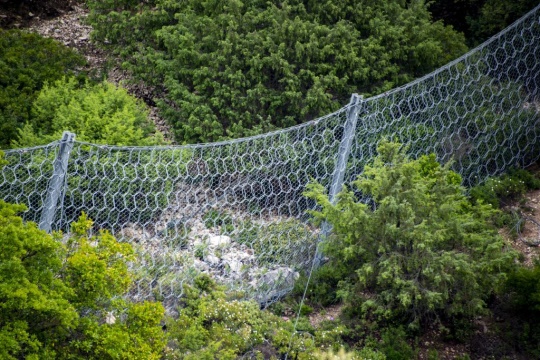

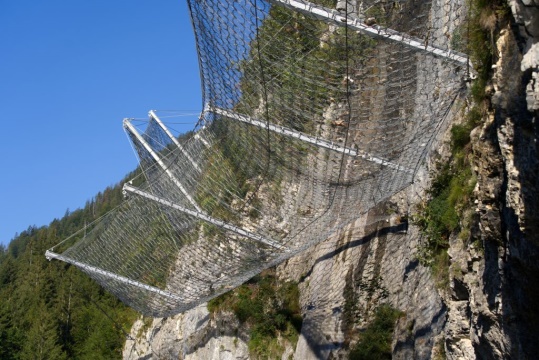

防护网，由容量和高度定义。容量可以手动输入，也可以从
ETAG 027
能量等级（MEL
或
SEL）中选择。

护堤（berm），由无限容量和高度定义。

使用虚拟防护措施可以在实际防护措施的预尺寸（或预分析）阶段节省时间。

倾斜防护

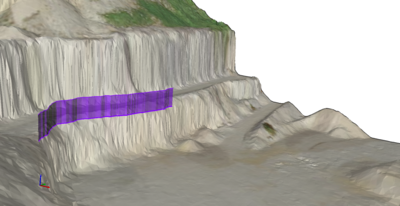

对于每种类型的防护措施，您可以指定倾角：垂直、与坡面垂直，或指定倾角（0至90°之间）。

你可以使用倾斜保护来让你的项目更加逼真，并让你对自己的设

计更有信心。

防护长度测量

每种防护的长度也会作为参考给出，这有助于对相应的线性防护进行初步量化。

有助于初步成本估算！

保护区尺寸、可视化防护影响

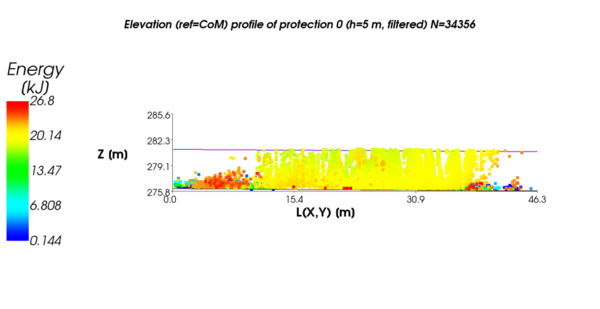

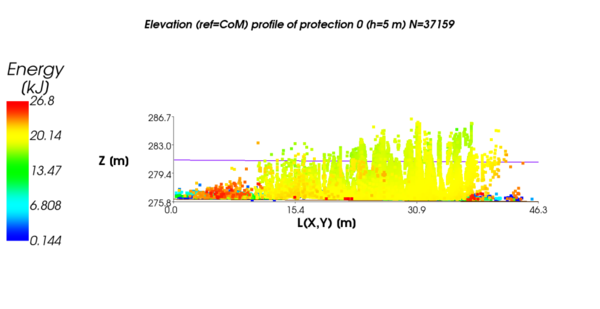

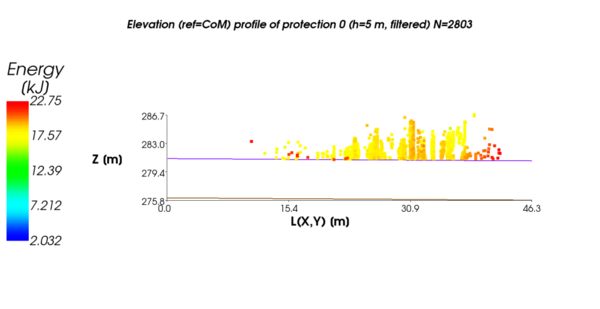

所选保护区的测高剖面图可让您直观查看穿过保护平面的区块的位置、能量、高度和飞行时间：飞越、穿过或被保护区拦截的区块均可轻松识别。

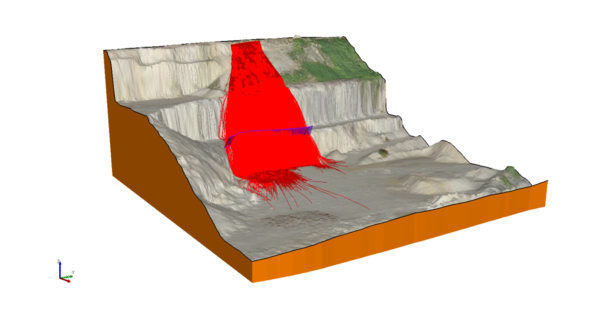

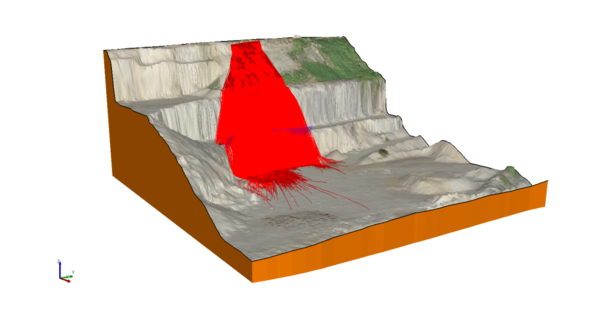

这让你初步直观地看到保护对区块轨迹的影响！

选择具有统计学意义的设计参数

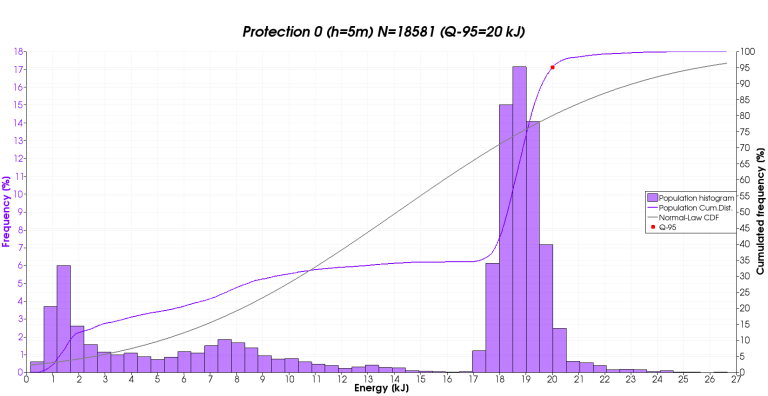

在图表视图中，直方图显示了与保护平面相交的区块群能量（或高度、速度、旅行时间、质量和体积）的分布情况，并附有其经验累积分布曲线（紫色）以及假设正态分布的相应理论累积分布曲线（灰色）。

点击即可显示图表中以红色标出的设计统计参数，您可以据此选择尺寸设计方案。

确认防护设计

防护结构的尺寸设计通常基于为每个分析结果（能量、高度……）选择的特定统计参数（置信限或分位数）。该统计指标的值会随着到达防护结构的区块数量而变化。因此问题在于：

我在模拟中投入了足够的区块吗？

您可以通过验证该指标随到达防护结构的区块数量变化的收敛性来检查其可靠性。这是确认防护结构设计的重要环节。

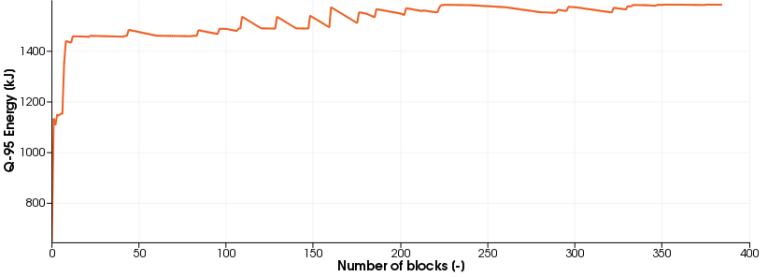

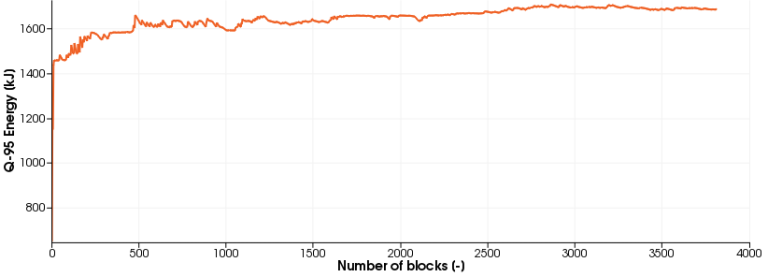

下图分别是启动50个区块，500个区块，5000个区块，50000个区块:

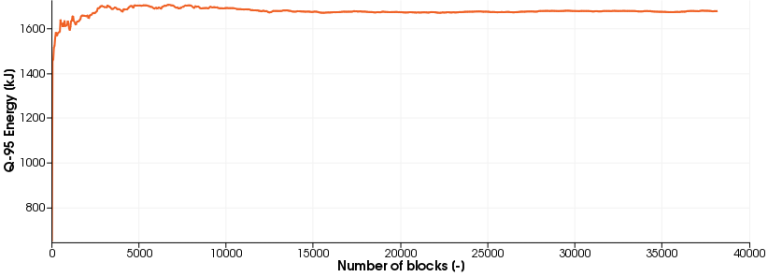

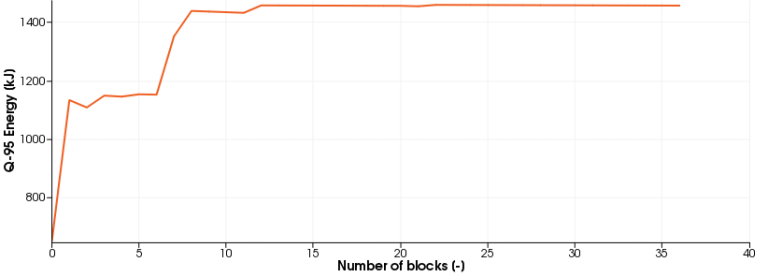

检查作为防护设计依据的统计参数值的收敛性

所有这些工具都能实现高效的防护设计。
